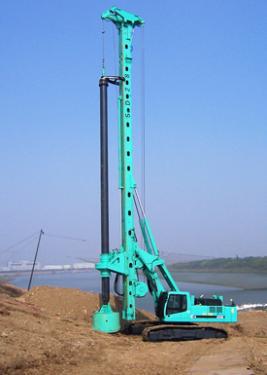

280旋挖钻
信息来源：匿名 点击量：1095 发表日期：2014-03-24
 旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械。主要适于砂土、粘性土、粉质土等土层施工，在灌注桩、连续墙、基础加固等多种地基基础施工中得到广泛应用，旋挖钻机的额定功率一般为125～450kW，动力输出扭矩为120～400kN·m，最大成孔直径可达1.5～4m，最大成孔深度为60～90m，可以满足各类大型基础施工的要求。
性能特点： > 底盘：采用特制的专用可扩展底盘，机动性强，提高整机的稳定性 > 动力配置：采用Cummins系列涡轮增压中冷发动机，可靠性好
> 电控部分：采用派芬自动控制公司自动及手动调平系统
> 液压系统：整机采用全液压传动系统，实现全功率负载适时控制
> 结构部分：采用三段式可折叠桅杆，可降低运输状态高度
> 钻杆：具有摩阻式和自锁式伸缩式钻杆供选择
> 钻头：可配套短螺旋钻头、普通钻头、捞沙钻头等 产品参数： 主机型号 | 280 | 钻塔 | 钻塔有效高度(mm) | 22870 | 主机重量（不含钻具）(t) | 73 | 主卷扬机 | 单绳拉力(kN) | 250 | 钢丝绳直径(mm) | 30 | 最大提升速度(m/min) | 65 | 加压卷扬机 | 加压力(kN) | 250 | 起拔力(kN) | 250 | 钢丝绳直径(mm) | 24 | 最大提升速度(m/min) | 50 | 副卷扬机 | 单绳拉力(kN) | 75 | 钢丝绳直径(mm) | 18 | 最大提升速度(m/min) | 45 | 钻进参数 | 钻孔直径(带套管)(mm) | 1800 | 钻孔直径(不带套管 )(mm) | 2400 | 动力头 | 动力头型号 | KDK280 | 回转扭矩(kN.m) | 286 | 回转速度(r/min) | 6-30 | 甩土速度(r/min)选装 | _ | 动力头最大提升高度(mm) | 12200 | 回转中心到钻孔中心距离(mm) | 3680-4100 | 回转中心到主机尾部距离(mm) | 4125 | 钻孔中心到钻桅外侧距离(mm) | 1250 | 动力头行程(mm) | 10000 | 钻桅倾斜度（向后/向前/左右）(°) | 15/5/4.5 | 主机 | 发动机 | 柴油发动机 | QSM11-C | 额定功率(kW) | 263 | 发动机最大转速(rpm) | 1900 | 液压系统 | 最大液压系统流量(L/min) | 2×380 | 最大液压系统压力(bar) | 330 | 底盘 | 可伸缩下底盘 | JT80 | 履带板宽度(mm) | 800 | 底盘长度(mm) | 5680 | 底盘宽度（缩进）(mm) | 3300 | 底盘宽度（伸出）(mm) | 4400 | 牵引力(kN) | 500 | 行走速度(km/h) | 1.8 |
